RFID超高頻發卡器HY-9211SR

所屬分類：RFID超高頻一體式讀寫器
瀏覽次數：次
發布日期：2020-08-21 14:49:03

我要詢價

產品概述

產品簡介

本產品HY-9211SR使用業內具性價比的韓國Pr9200芯片，采用高等級的元器件，溫漂系數極低，可在惡劣環境下工作。雙天線設計，中遠兩種讀取距離，適應不同應用場合。接口豐富，支出韋根輸出。支持USB供電，極低功耗，室溫下長期連續滿負荷工作不發熱。

典型應用

校園一卡通

會員管理

人員出入管理

產品參數

參數
工作電壓	DC 3.5V – 5 V
待機狀態電流	<80mA。
工作電流	180mA @ 3.5V (26 dBm Output，25°C)。 110mA @ 3.5V (18 dBm Output，25°C)
啟動時間	<100mS。
工作溫度	- 20 °C - + 70 °C
存儲溫度	- 20 °C - + 85 °C
工作濕度	< 95% ( + 25 °C)
空中接口協議	EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
工作頻譜范圍	902Mhz – 928Mhz，865MHz – 868MHz (可定制)
輸出功率范圍	18-26 dBm
輸出功率精度	+/- 1dB
輸出功率平坦度	+/- 0.2dB
接收靈敏度	< -70dBm
盤存標簽峰值速度	> 50張/秒
標簽緩存區	200張標簽 @ 96 bit EPC
標簽RSSI	支持
天線	D-100內置2dbi圓極化天線，讀距：80cm-2m (測試Inly Impinj E41b) D-101內置0dbi圓極化天線，讀距：10cm-60cm (測試Inly Impinj E41b)
通訊接口	USB 2.0、RS-232、韋根26、韋根34
通訊波特率	115200 bps（默認并推薦）、38400bps

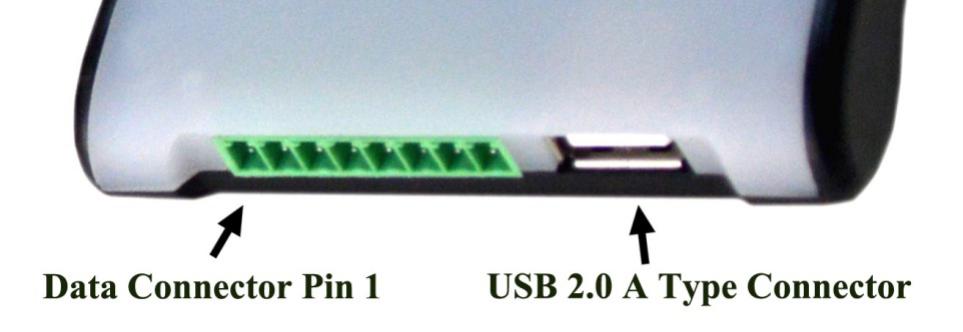

接口定義一覽表


PIN	定義	說明
1	+9V	外接 9V電源。（注意：不可同時用外接電源與USB為讀寫器供電）
2	GND	與+9V外接電源共地。
3	RS-232 TXD	RS-232數據輸出。
4	RS-232 RXD	RS-232數據輸入。
5	GND	與RS-232接口共地。
6	GPIO3	GPIO3 或Wiegand Data 0。
7	GPIO4	GPIO4 或Wiegand Data 1。
8	GND	與韋根數據接口共地。
